Правило правой руки для силы ампера – Магнитное поле. Вектор магнитной индукции. Правило буравчика. Закон Ампера и сила Ампера. Сила Лоренца. Правило левой руки. Электромагнитная индукция, магнитный поток, правило Ленца, закон электромагнитной индукции, самоиндукция, энергия магнитного поля

Содержание

В физике и электротехнике широко используются различные приемы и способы, позволяющие определить одну из характеристик магнитного поля – направленность напряженности. С этой целью используется закон буравчика, правой и левой руки. Данные способы позволяют получить довольно точные результаты.

Правило буравчика и правой руки

Закон буравчика используется для определения направленности напряженности магнитного поля. Оно работает при условии прямолинейного расположения магнитного поля, относительно проводника с током.

Это правило заключается в совпадении направленности магнитного поля с направленностью рукоятки буравчика, при условии вкручивания буравчика с правой нарезкой в направлении электрического тока. Данное правило применяется и для соленоидов. В этом случае, большой палец, оттопыренный на правой руке, указывает направление линий магнитной индукции. При этом, соленоид обхватывается так, что пальцы указывают направление тока в его витках. Обязательным условием является превышение длиной катушки ее диаметра.

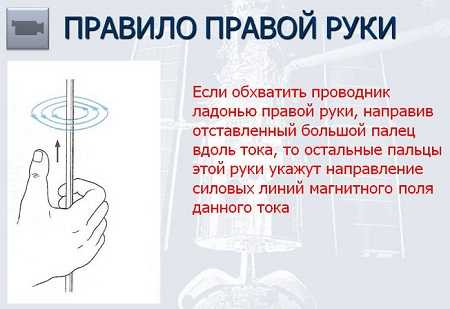

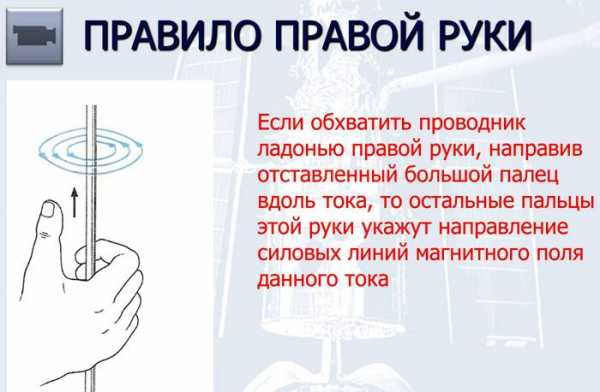

Правило правой руки противоположно правилу буравчика. При обхватывании исследуемого элемента, пальцы в сжатом кулаке указывают направление магнитных линий. При этом, учитывается поступательное движение по направлению магнитных линий. Большой палец, который отогнут на 90 градусов по отношению к ладони, указывает направление тока.

При движущемся проводнике, силовые линии перпендикулярно входят в ладонь. Большой палец руки вытянут перпендикулярно, и указывает направление движения проводника. Оставшиеся четыре оттопыренных пальца, расположены в направлении индукционного тока.

Правило левой руки

Среди таких способов, как правило буравчика, правой и левой руки, следует отметить правило левой руки. Для того, чтобы это правило работало, необходимо расположить левую ладонь таким образом, чтобы направление четырех пальцев было в сторону электрического тока в проводнике. Индукционные линии входят в ладонь перпендикулярно под углом 90 0 . Большой палец отогнут, и указывает направление силы, действующей на проводник. Обычно, этот закон применяется, когда нужно определить направление отклонения проводника. В данной ситуации проводник располагается между двумя магнитами и по нему пропущен электрический ток.

Правило левой руки формулируется еще и таким образом, что четыре пальца на левой руке располагаются в направлении, куда движутся положительные или отрицательные частицы электрического тока. Индукционные линии, как и в других случаях, должны перпендикулярно располагаться относительно ладони и входить в нее. Большой оттопыренный палец указывает на направление силы Ампера или Лоренца.

Правило буравчика, правой и левой руки

Правило буравчика, правой руки и левой руки нашли широкое применение в физике. Мнемонические правила нужны для лёгкого и интуитивного запоминания информации. Обычно это приложение сложных величин и понятий на бытовые и подручные вещи. Первым, кто сформулировал данные правила, является физик Петр Буравчик. Данное правило относится к мнемоническому и тесно соприкасается с правилом правой руки, его задачей является определением направления аксиальных векторов при известном направлении базисного. Так гласят энциклопедии, но мы расскажем об этом простыми словами, кратко и понятно.

Объяснение названия

Большинство людей помнят упоминание об этом из курса физики, а именно раздела электродинамики. Так вышло неспроста, ведь эта мнемоника зачастую и приводится ученикам для упрощения понимания материала. В действительности правило буравчика применяют как в электричестве, для определения направления магнитного поля, так и в других разделах, например, для определения угловой скорости.

Под буравчиком подразумевается инструмент для сверления отверстий малого диаметра в мягких материалах, для современного человека привычнее будет привести для примера штопор.

Важно! Предполагается, что буравчик, винт или штопор имеет правую резьбу, то есть направление его вращения, при закручивании, по часовой стрелке, т.е. вправо.

На видео ниже предоставлена полная формулировка правила буравчика, посмотрите обязательно, чтобы понять всю суть:

Как связано магнитное поле с буравчиком и руками

В задачах по физике, при изучении электрических величин, часто сталкиваются с необходимостью нахождения направления тока, по вектору магнитной индукции и наоборот. Также эти навыки потребуются и при решении сложных задач и расчетов, связанных магнитным полем систем.

Прежде чем приступить к рассмотрению правил, хочу напомнить, что ток протекает от точки с большим потенциалом к точке с меньшим. Можно сказать проще — ток протекает от плюса к минусу.

Правило буравчика имеет следующий смысл: при вкручивании острия буравчика вдоль направления тока – рукоятка будет вращаться по направлению вектора B (вектор линий магнитной индукции).

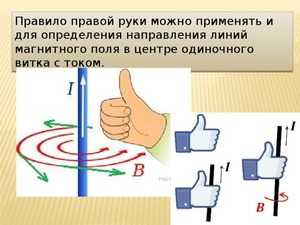

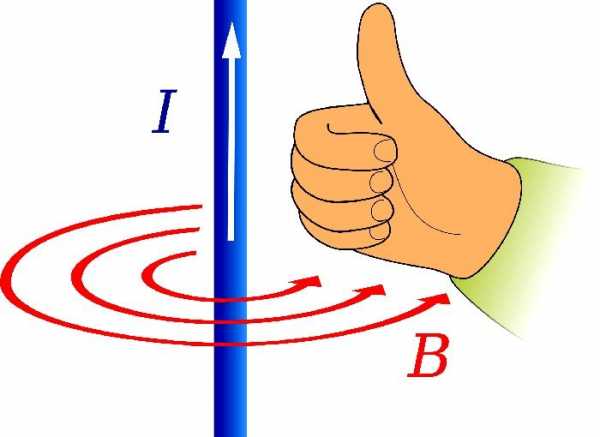

Правило правой руки работает так:

Поставьте большой палец так, словно вы показываете «класс!», затем поверните руку так, чтобы направление тока и пальца совпадали. Тогда оставшиеся четыре пальца совпадут с вектором магнитного поля.

Наглядный разбор правила правой руки:

Чтобы увидеть это более наглядно проведите эксперимент – рассыпьте металлическую стружку на бумаге, сделайте в листе отверстие и проденьте провод, после подачи на него тока вы увидите, что стружка сгруппируется в концентрические окружности.

Магнитное поле в соленоиде

Всё вышеописанное справедливо для прямолинейного проводника, но что делать, если проводник смотан в катушку?

Мы уже знаем, что при протекании тока вокруг проводника создается магнитное поле, катушка – это провод, свёрнутый в кольца вокруг сердечника или оправки много раз. Магнитное поле в таком случае усиливается. Соленоид и катушка – это, в принципе, одно и то же. Главная особенность в том, что линии магнитного поля проходят так же как и в ситуации с постоянным магнитом. Соленоид является управляемым аналогом последнего.

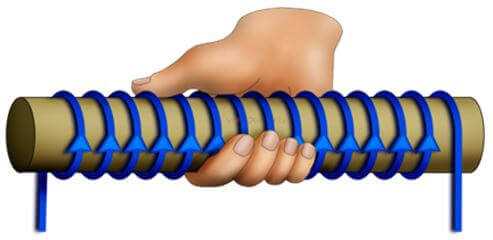

Правило правой руки для соленоида (катушки) нам поможет определить направление магнитного поля. Если взять катушку в руку так, чтобы четыре пальца смотрели в сторону протекания тока, тогда большой палец укажет на вектор B в середине катушки.

Если закручивать вдоль витков буравчик, опять же по направлению тока, т.е. от клеммы «+», до клеммы «-» соленоида, тогда острый конец и направление движения как лежит вектор магнитной индукции.

Простыми словами – куда вы крутите буравчик, туда и выходят линии магнитного поля. То же самое справедливо для одного витка (кругового проводника)

Определение направления тока буравчиком

Если вам известно направление вектора B – магнитной индукции, вы можете легко применить это правило. Мысленно передвигайте буравчик вдоль направления поля в катушке острой частью вперед, соответственно вращение по часовой стрелки вдоль оси движения и покажет, куда течет ток.

Если проводник прямой – вращайте вдоль указанного вектора рукоятку штопора, так чтобы это движение было по часовой стрелке. Зная, что он имеет правую резьбу – направление, в котором он вкручивается, совпадает с током.

Что связано с левой рукой

Не путайте буравчика и правило левой руки, оно нужно для определения действующей на проводник силы. Выпрямленная ладонь левой руки располагается вдоль проводника. Пальцы показывают в сторону протекания тока I. Через раскрытую ладонь проходят линии поля. Большой палец совпадает с вектором силы – в этом и заключается смысл правила левой руки. Эта сила называется силой Ампера.

Можно это правило применить к отдельной заряженной частице и определить направление 2-х сил:

Представьте, что положительно заряженная частица двигается в магнитном поле. Линии вектора магнитной индукции перпендикулярны направлению её движения. Нужно поставить раскрытую левую ладонь пальцами в сторону движения заряда, вектор B должен пронизывать ладонь, тогда большой палец укажет направление вектора Fа. Если частица отрицательная – пальцы смотрят против хода заряда.

Если какой-то момент вам был непонятен, на видео наглядно рассматривается, как пользоваться правилом левой руки:

Важно знать! Если у вас есть тело и на него действует сила, которая стремится его повернуть, вращайте винт в эту сторону, и вы определите, куда направлен момент силы. Если вести речь об угловой скорости, то здесь дело обстоит так: при вращении штопора в одном направлении с вращением тела, завинчиваться он будет в направлении угловой скорости.

Выводы

Освоить эти способы определения направления сил и полей очень просто. Такие мнемонические правила в электричестве значительно облегчают задачи школьникам и студентам. С буравчиком разберется даже полный чайник, если он хотя бы раз открывал вино штопором. Главное не забыть, куда течет ток. Повторюсь, что использование буравчика и правой руки чаще всего с успехом применяются в электротехнике.

Напоследок рекомендуем просмотреть видео, благодаря которому вы на примере сможете понять, что такое правило буравчика и как его применять на практике:

Наверняка вы не знаете:

Правило правой и левой руки в физике: применение в повседневной жизни

Вступив во взрослую жизнь, мало кто вспоминает школьный курс физики. Однако иногда необходимо покопаться в памяти, ведь некоторые знания, полученные в юности, могут существенно облегчить запоминание сложных законов. Одним из таких является правило правой и левой руки в физике. Применение его в жизни позволяет понять сложные понятия (к примеру, определить направление аксиального вектора при известном базисном). Сегодня попробуем объяснить эти понятия, и как они действуют языком, доступным простому обывателю, закончившему учёбу давно и забывшему ненужную (как ему казалось) информацию.

Правило правой руки (буравчика) легко понять, глядя на обычный штопор

Читайте в статье:

Формулировка правила буравчика

Пётр Буравчик – это первый физик, сформулировавший правило левой руки для различных частиц и полей. Оно применимо как в электротехнике (помогает определить направление магнитных полей), так и в иных областях. Оно поможет, к примеру, определить угловую скорость.

Простое и понятное объяснение с наглядным примером

Правило буравчика (правило правой руки) – это название не связано с фамилией физика, сформулировавшего его. Больше название опирается на инструмент, имеющий определённое направление шнека. Обычно у буравчика (винта, штопора) т.н. резьба правая, входит в грунт бур по часовой стрелке. Рассмотрим применение этого утверждения для определения магнитного поля.

Главное – не забыть, в каком направлении течёт ток

Нужно сжать правую руку в кулак, подняв вверх большой палец. Теперь немного разжимаем остальные четыре. Именно они указывают нам направление магнитного поля. Если же говорить кратко, правило буравчика имеет следующий смысл – вкручивая буравчик вдоль направления тока, увидим, что рукоять вращается по направлению линии вектора магнитной индукции.

Правило правой и левой руки: применение на практике

Рассматривая применение этого закона, начнём с правила правой руки. Если известно направление вектора магнитного поля, при помощи буравчика можно обойтись без знания закона электромагнитной индукции. Представим, что винт передвигается вдоль магнитного поля. Тогда направление течения тока будет «по резьбе», то есть вправо.

Ещё одно чёткое и понятное объяснение

Применение правила правой руки для соленоида

Обратим внимание на постоянный управляемый магнит, аналогом которого является соленоид. По своей сути он является катушкой с двумя контактами. Известно, что ток движется от «+» к «-». Опираясь на эту информацию, берём в правую руку соленоид в таком положении, чтобы 4 пальца указывали направление течения тока. Тогда вытянутый большой палец укажет вектор магнитного поля.

Применение правила правой руки для соленоида

Правило левой руки: что можно определить, воспользовавшись им

Не стоит путать правила левой руки и буравчика – они предназначены для совершенно разных целей. При помощи левой руки можно определить две силы, вернее, их направление. Это:

Попробуем разобраться, как это работает.

Применение для силы Ампера

Правило левой руки для силы Ампера: в чём оно заключается

Расположим левую руку вдоль проводника так, чтобы пальцы были направлены в сторону протекания тока. Большой палец будет указывать в сторону вектора силы Ампера, а в направлении руки, между большим и указательным пальцем будет направлен вектор магнитного поля. Это и будет правило левой руки для силы ампера, формула которой выглядит так:

Правило левой руки для силы Лоренца: отличия от предыдущего

Располагаем три пальца левой руки (большой, указательный и средний) так, чтобы они находились под прямым углом друг к другу. Большой палец, направленный в этом случае в сторону, укажет направление силы Лоренца, указательный (направлен вниз) – направление магнитного поля (от северного полюса к южному), а средний, расположенный перпендикулярно в сторону от большого, – направление тока в проводнике.

Применение для силы Лоренца

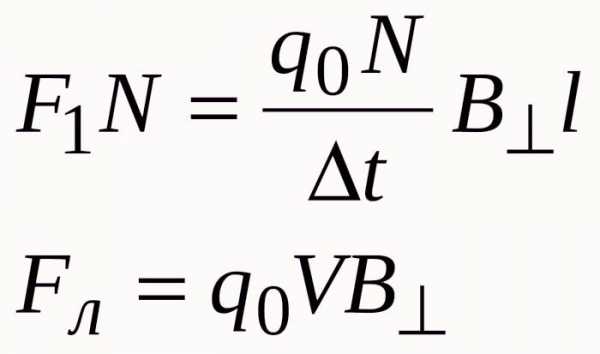

Формулу расчёта силы Лоренца можно увидеть на рисунке ниже.

Заключение

Разобравшись один раз с правилами правой и левой руки, уважаемый читатель поймёт, насколько легко ими пользоваться. Ведь они заменяют знание многих законов физики, в частности, электротехники. Главное здесь – не забыть направление течения тока.

При помощи рук можно определить множество различных параметров

Надеемся, что сегодняшняя статья была полезна нашим уважаемым читателям. При возникновении вопросов их можно оставить в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в максимально сжатые сроки. Пишите, общайтесь, спрашивайте. А мы, в свою очередь, предлагаем вам посмотреть короткое видео, которое поможет более полно понять тему нашего сегодняшнего разговора.

формула, в чем измеряется сила тока и ампера

Для того, чтобы узнать траекторию вращения магнитного поля, находящегося у прямого проводника с током, используется правило буравчика (штопора). В литературе также оно известно, как правило правой руки. В научной среде выделяют и правило левой руки.

Применение правила буравчика

Данное правило гласит: если при движении вперед этого устройства траектория движения тока в проводнике совпадает с ним, то траектория вращения основания прибора комплементарна траектории движения магнитного контура.

Чтобы определить траекторию вращения магнитного контура на представленном графическом изображении нужно знать несколько особенностей.

Часто в задачах по физике нужно, наоборот, определить траекторию движения тока. Чтобы это сделать, дается направление вращения кругов магнитного поля. Ручка буравчика начинается вращаться в сторону, указанную в условиях. Если буравчик движется в поступательном направлении, значит, ток направлен в сторону движения, если же он направлен в обратную, то и ток движется соответственно.

Для определения траектории движения тока в случае, представленном на втором рисунке, тоже можно воспользоваться правилом штопора. Для этого необходимо вращать ручку буравчика в сторону, указанную на изображении контура магнитного поля. Если он будет двигаться поступательно, то ток будет двигаться в сторону от наблюдателя, если же, наоборот, только к наблюдателю.

Важно! Если указана траектория движения потока, то определить траекторию вращения линии магнитного контура можно по вращению ручки буравчика.

Оно обозначается при помощи точки или крестика. Точка означает движение в сторону наблюдателя, крестик означает обратное. Легко запомнить этот случай, используя так называемое правило «стрелы», если острие «смотрит», а в лицо, то траектория движения тока в сторону наблюдателя, если же в лицо «смотрит хвост стрелы», то она двигается от наблюдателя.

Как правило буравчика, так и правило правой руки, достаточно легко применить на практике. Для этого нужно расположить кисть соответствующей руки таким образом, чтобы в лицевую сторону направлялся силовой контур магнитного поля, после чего большой палец, отведенный перпендикулярно, необходимо направить сторону движения тока, соответственно, остальные выпрямленные пальцы укажут на траекторию магнитного контура.

Различают исключительные случаи использования правила правой руки для вычисления:

  • уравнения Максвелла;
  • момента силы;
  • угловой скорости;
  • момента импульса;
  • магнитной индукции;
  • тока в проводе, движущегося через магнитное поле.

Правило левой руки

Правилом этой руки возможно вычислить направленность силы воздействия магнитного контура на заряженные элементарные составляющие атома плюсовой и минусовой полярности.

Возможно определить и направление тока, если доступна информация о траекториях вращения магнитного контура и действующей на проводник энергии. Определяется и направление магнитного контура в случае известности траектории движения силы и тока. Ну и можно выяснить знак заряда нестатичной частицы.

Это правило звучит следующим образом: расположив лицевую часть кисти соответствующей руки, чтобы воображаемый контур магнитного поля направлялись в нее под прямым углом, а пальцы, за исключением большого, направив в сторону движения тока, можно определить траекторию силы, воздействующая на этот провод при помощи перпендикулярно отодвинутого большого пальца. Сила, оказывающая воздействие на проводник, носит имя Мари Ампера, обнаружившего ее в 1820 году.

Сила Ампера: варианты расчета

Прежде чем сформулировать данную величину, необходимо разобраться, что такое понятие «сила» в физике. Ей называется величина в физике, которая является мерой воздействия всех окружающих тел на рассматриваемый объект. Обычно любую силу обозначают английской буквой F, от латинского fortis, что означает сильный.

Рассчитывается элементарная сила Ампера по формуле:

где, dl – часть длины проводника, B –индукция магнитного контура, I – сила тока.

Рассчитывается также сила Ампера по формуле:

где, J – направление плотности тока, dv– элемент объема проводника.

Формулировка расчета модуля силы Ампера, согласно литературе, звучит так: данный показатель напрямую зависит от силы тока, протяженности проводника, синуса, образуемого между этим вектором и самим проводником угла, и величины значения вектора магнитного контура в модуле. Она и носит название модуля силы Ампера. Формула данного закона математически строится так:

где, B – модуль индукции магнитного контура, I – сила тока, l – длина проводника, α – образуемый угол. Максимальное значение будет при перпендикулярном их пересечении.

Показатель измеряется в ньютонах (условное обозначение – Н) или

. Он является векторной величиной и зависит от вектора индукции и тока.

Существуют и другие формулы для расчета силы Ампера. Но на практике они достаточно редко востребованы и тяжелы для понимания.

Сила тока

Иногда чтобы рассчитать закон Ампера, для начала нужно вычислить силу тока. Существуют несколько формул расчета данной величины. Для расчета ее величины используют:

  • закон Ома для полного участка цепи и ее части;
  • отношение напряжения и суммы сопротивлений;
  • отношение мощности и напряжения.

Самым популярным является отношение количество заряда прошедшего за единицу времени через определенную поверхность к размеру этого интервала. Графически формула выглядит следующим образом:

Чтобы найти этот показатель можно пользоваться законом Ома для участка цепи. Он гласит следующее: величина этого показателя равна отношению приложенного напряжения к сопротивлению на измеряемым участке цепи. Записывается формула этого закона следующим образом:

Определить ее также можно, применив формулу закон Ома для полной цепи. Звучит он так: эта величина является отношением приложенного напряжения в цепи и суммы внутреннего сопротивления источника питания и всего сопротивления в цепи. Формула выглядит так:

Рассчитать данную величину можно, в случае если известны мощность и напряжение.

Важно! Применение каждой конкретной формулы зависит от имеющихся в распоряжении данных.

Согласно утвержденной МСЕ, измеряется сила тока в амперах, и обозначается А (в честь ученого, открывшего ее). Но это не единственный способ обозначения данной величины. Дополнительно измеряется сила тока в Кл/с.

Изучая в общеобразовательных учреждениях данный материал, ученики быстро забывают, как применять правила левой и правой руки, и для чего они вообще нужны. Также часто они не помнят в чём измеряют указанные величины. Ознакомившись с рассмотренным выше материалом, не должно возникнуть трудностей с применением рассмотренных правил и законов на практике.

Правило правой руки

Сила Ампера. Правило левой руки | Физика. Закон, формула, лекция, шпаргалка, шпора, доклад, ГДЗ, решебник, конспект, кратко

Магнитное поле действует на проводник с током. Силу, которая возникает при этом, называют силой Ампера.

Сила Ампера действует на про­водник с током в магнитном поле.

Исследуем, от чего зависит модуль и направление данной силы. С этой целью используем установку, в которой прямо­линейный проводник подвешен на тонких проволочках в магнитном поле постоянного магнита (рис. 6.16). Гибкие проволочки, присоединенные к концам проводника, по­зволяют включать его в электрическую цепь, сила тока в которой регулируется с помощью реостата и измеряется ампермет­ром.

Легкая, но жесткая тяга соединяет про­водник с чувствительным измерителем силы.

Замкнув электрическую цепь, в которую входит исследуемый проводник, увидим, что он отклонится от положения равно­весия, а измеритель покажет определенное значение силы. Увеличим силу тока в про­воднике в 2 раза и увидим, что сила, дейст­вующая на проводник, также увеличится в 2 раза. Любые другие изменения силы тока в проводнике вызовут соответствующие изме­нения силы, которая действует на провод­ник. Сопоставление полученных результатов позволяет сделать вывод, что сила F, дейст­вующая в магнитном поле на проводник с током, пропорциональна силе тока I в нем:

Сила Ампера пропорциональна силе тока в проводнике.



Рис. 6.16. Установка для измерения силы Ампера, действую­щей на прямой проводник с током в магнитном поле

Расположим еще один магнит рядом с первым. Длина той части проводника, которая находится в магнитном поле, уве­личится приблизительно в 2 раза. Значение силы, действующей на проводник, также увеличится приблизительно в два раза. Та­ким образом, сила F, действующая на про­водник с током в магнитном поле, про­порциональна длине части проводника Δl, которая находится в магнитном поле:

Сила Ампера пропорциональна длине активной части провод­ника.

Сила увеличится также тогда, когда при­меним другой, более «сильный» магнит с большей магнитной индукцией. Это позво­ляет сделать вывод о зависимости силы F от магнитной индукции поля B:

B. Материал с сайта http://worldofschool.ru

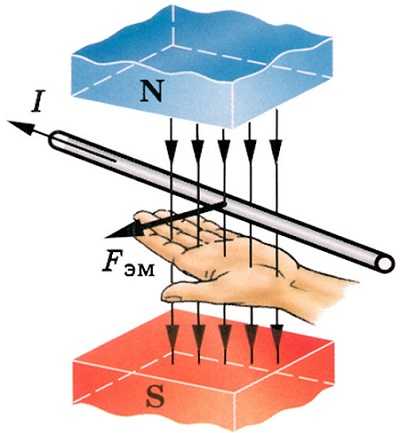

Рис. 6.17. С помощью левой руки можно определить направление силы Ампера

Максимальной сила будет тогда, когда между магнитной индукцией и проводни­ком угол α = 90°. Если же этот угол равен нулю, то есть магнитная индукция будет па­раллельной проводнику, то сила будет равна нулю. Отсюда нетрудно сделать вывод о за­висимости силы Ампера от угла между маг­нитной индукцией и проводником.

Окончательно формула для расчета силы Ампера будет иметь вид

Направление силы Ампера определяется по правилу левой руки (рис. 6.17).

Правило левой руки. Если левую руку разместить так, чтобы линии магнитной индукции входили в ладонь, а четыре пальца показывали направление тока, то отставленный большой палец пока­жет направление силы, действующей на про­водник с током в магнитном поле.

Правило левой руки для силы ампера примеры

Сила ампера формула и правило

Правило ампера

Определить направление силы ампера по правилу левой руки

Сила ампера шпора

Какое явление описывает сила Ампера?

Какой может быть установка для исследования силы Ампера?

От каких величин зависит сила Ампера?

Как определяется направление силы Ампера?

Правила буравчика и правого винта, закон правой руки для соленоида

С момента создания электричества было проделано много научной работы в физике по изучению его характеристик, особенностей и влияния на окружающую среду. Правило буравчика внесло свой значимый след в изучение магнитного поля, закон правой руки для цилиндрической обмотки провода позволяет глубже понять процессы, проходящие в соленоиде, а правило левой руки характеризует силы, влияющие на проводник с током. Благодаря правой и левой руке, а также мнемоническим приемам можно с легкостью эти закономерности изучить и понять.

Принцип буравчика

Достаточно долгое время магнитные и электрические характеристики поля изучались физикой раздельно. Однако в 1820 году совершенно случайно датский ученый Ханс Христиан Эрстед обнаружил магнитные свойства провода с электричеством во время проведения лекции по физике в университете. Также была обнаружена зависимость ориентации магнитной стрелки от направления протекания тока в проводнике.

Проведенный опыт доказывает наличие поля с магнитными характеристиками вокруг провода с током, на которое реагирует намагниченная стрелка или компас. Ориентация протекания «переменки» заставляет поворачиваться стрелку компаса в противоположные стороны, сама стрелка расположена по касательной электромагнитного поля.

Взаимодействие электромагнитного поля с магнитной стрелкой

Для выявления ориентации электромагнитных потоков применяют правило буравчика, или закон правого винта, которое гласит, что, ввинчивая шуруп по курсу протекания электротока в шунте, путь верчения рукоятки задаст ориентацию ЭМ потоков фона «переменки».

Также возможно использовать правило Максвелла правой руки: когда отодвинутый палец правой руки ориентируется по курсу протекания электричества, то остальные сжатые пальцы покажут ориентацию электромагнитной области.

Правило Максвелла правой руки

Пользуясь этими двумя принципами, будет получен одинаковый эффект, используемый для определения электромагнитных потоков.

Закон правой руки для соленоида

Рассмотренный принцип винта или закономерность Максвелла для правой руки применим для прямолинейного провода с током. Однако в электротехнике встречаются устройства, у которых проводник расположен не прямолинейно, и для него закон винта не применим. В первую очередь, это касается катушек индуктивности и соленоидов. Соленоид, как разновидность катушки индуктивности, представляет собой цилиндрическую обмотку провода, длина которого во много раз больше диаметра соленоида. Дроссель индуктивности отличается от соленоида лишь длиной самого проводника, который может быть в разы меньше.

Французский специалист по математике и физике А-М. Ампер, благодаря своим опытам, узнал и доказал, что при прохождении по дросселю индуктивности электротока указатели компаса у торцов цилиндрической обмотки провода разворачивались обратными концами вдоль невидимых потоков ЭМ поля. Такие опыты доказали, что около катушки индуктивности с током образовывается магнитное поле, и цилиндрическая обмотка проволоки формирует магнитные полюса. Электромагнитное поле, возбуждаемое электротоком цилиндрической обмотки проволоки, подобно магнитному полю постоянного магнита – конец цилиндрической обмотки провода, из которого выходят ЭМ потоки, отображает полюс, являющийся северным, а противоположный конец является южным.

Для распознавания магнитных полюсов и ориентации ЭМ линий в дросселе с током употребляют правило правой руки для соленоида. Оно сообщает о том, что, если взять данную катушку рукой, разместить пальцы ладони прямо по курсу протекания электронов в витках, большой палец, отодвинутый на девяносто градусов, задаст ориентацию электромагнитного фона в середине соленоида – его северный полюс. Соответственно, зная позицию магнитных полюсов цилиндрической обмотки проволоки, можно определить трассу протекания электронов в витках.

Закон правой руки для соленоида с током

Закон левой руки

Ханс Христиан Эрстед после открытия явления магнитного поля вблизи шунта в кратчайшие сроки поделился своими результатами с большинством ученых Европы. В результате этого Ампер А.-М., пользуясь своими методами, спустя короткий отрезок времени явил общественности эксперимент по специфическому поведению двух параллельных шунтов с электротоком. Формулировка опыта доказывала, что параллельно размещенные провода, по которым протекает электричество в одном направлении, взаимно придвигаются друг к другу. Соответственно, такие шунты будут взаимно отталкиваться при условии, что протекающая в них «переменка» будет распределяться в разные стороны. Эти эксперименты легли в основу законов Ампера.

Эксперимент А.-М. Ампера

Испытания позволяют озвучить главные выводы:

  1. Постоянный магнит, проводник с «переменкой», электрически заряженная движущаяся частица имеют вокруг себя ЭМ область;
  2. Заряженная частица, движущаяся в этой области, поддается некоторому воздействию со стороны ЭМ фона;
  3. Электрическая «переменка» является ориентированным перемещением заряженных частиц, соответственно, электромагнитный фон воздействует на шунт с электричеством.

ЭМ фон влияет на шунт с «переменкой» неким давлением, называемым силой Ампера. Указанную характеристику можно определить формулой:

  • FA – сила Ампера;
  • I – интенсивность электричества;
  • B – вектор магнитной индукции по модулю;
  • Δl – размер шунта;
  • α – угол между направлением В и курсом электричества в проводе.

При условии, что угол α – девяносто градусов, то данная сила наибольшая. Соответственно, если данный угол равен нулю, то и сила нулевая. Контур этой силы выявляется по закономерности левой руки.

К сведению. Если вектор магнитной индукции входит в ладонь, а пальцы расположены по курсу протекания тока, то отогнутый на 90о большой палец покажет направление силы, действующей на провод с «переменкой».

Закономерность левой руки

Если изучить правило буравчика и правило левой руки, получите все ответы на формирование ЭМ полей и их влияние на проводники. Благодаря этим правилам, есть возможность рассчитывать индуктивности катушек и при необходимости формировать противотоки. В основе принципа построения электродвигателей лежат силы Ампера в целом и правило левой руки в частности.

Видео

Оцените статью:

Правила буравчика и левой руки в физике: формулировка, принцип действия

Для обозначения направления тока, магнитных линий и прочих физических значений в науке применяют правило левой руки и правило правой руки (закон буравчика или винта). Указанные методы на практике дают наиболее точные результаты. Рассмотрим более подробно каждый из них.

Правило Буравчика

Это правило на практике достаточно удобно для определения такого значения магнитного поля, как направленность напряжённости. Использовать это правило возможно при условии, что к проводнику с током будет прямолинейно расположено магнитное поле. С его помощью можно без наличия специализированных приборов определить различные физические величины (момент сил, импульса, вектор магнитной индукции).

Это правило:

  • поясняет особенность электромагнетизма;
  • объясняет физику движения магнитных полей, сопутствующих ему.

Формулировка правила буравчика состоит в следующем: если буравчик с правой нарезкой вкручивается вдоль линии тока, то направление магнитного поля совпадает с направлением рукоятки этого буравчика.

Основным принципом, используемым в правиле винта, является выбор направленности для базисов и векторов. Зачастую на практике определено использовать правый базис. Левые базисы используются крайне редко, в случае когда использование правого неудобно или в целом нецелесообразно. Этот принцип также применим и на соленоиде.

Соленоидом называется катушка со вплотную привязанными витками. Главным требованием является протяжённость катушки, которая должна быть существенно больше, нежели её диаметр.

Кольца соленоида напоминают поле непрерывного магнита. Магнитная стрелка, находясь в свободном вращении и находясь рядом с проводником тока, будет образовывать поле и устремиться занимать вертикальную позицию, проходящую вдоль проводника.

В этом случае оно звучит так: если охватить соленоид таким образом, чтобы пальцы показывали на направленность тока в винтах, то выпяченный заглавный палец правой руки покажет направленность рядов магнитной индукции.

Различные толкования правила буравчика говорят о том, что все его описания приспосабливаются к различным случаям их применения.

Правило правой руки говорит о следующем: охватив элемент, который исследуется таким образом, чтобы пальцы сжатого кулака показывали вектор магнитных линий, при поступательном движении вдоль магнитных линий, заглавный отогнутый на 90 градусов сравнительно ладошки палец покажет направленность движения тока.

В случае когда дан движущийся проводник, принцип будет иметь следующую формулировку: разместить руку так, чтобы силовые линии поля вертикально вступали в ладонь; заглавный палец руки, выставленный вертикально, будет ориентировать направленность перемещения этого проводника, в этом случае четыре остальных выставленных пальца, будут иметь такую же направленность, как и индукционный ток.

Его применение присуще при расчёте катушек, в которых образуется влияние на ток, что влечёт за собой формирование при потребности противотока.

В реальной жизни также применимо следствие этого принципа: если размесить ладошку правой руки так, чтобы линии магнитного силового поля входили в эту ладошку, а пальцы навести на линию перемещения заряженных частиц по оттопыренному заглавному пальцу, то возможно обозначить, куда будет направляться линия данной силы, оказывающая смещающее влияние на проводник. Иными словами, силы, дающей возможность вращать момент силы на валу любого двигателя, работающего с помощью электрического тока.

Правило левой руки

Рассмотрим правило: если разместить левую ладошку так, что четыре остальные пальца показывают направленность тока, то в этом случае линии индукции будут поступать в ладошку под прямым углом, а отвёрнутый заглавный палец и покажет вектор существующей силы.

Имеется иное обозначение. Направленность силы Ампера и силы Лоренца должен указывать выставленный главный палец левой руки в том случае, если оставшиеся четыре пальца будут размещены в сторону передвижения положительно и отрицательно заряженных элементов электрического тока, и линии индукции образованного поля будут вертикально входить в ладошку. Это изобретение считается теоретическим и практическим объяснением способа работы двигателей и генераторов, работающих с помощью электрического тока.

Можно сделать вывод, что знание данных правил и умение их использовать на практике, позволяют создавать и придумывать электрические приборы и успешно работать с ними.


Источник: csri.ru
