Главный вопрос – нужна ли панель такой мощности для одновременной зарядки пары обычных смартфонов, которым достаточно источника мощностью 10 Вт? Сколько она выдаст в облачную погоду или на закате, а также что будет, если количество сегментов панели сократить?

Сама компания-производитель Choetech называет свою панель солнечной зарядкой. 24-ваттная модель – самая мощная в линейке. Кроме нее есть 14-ти и 19-ваттная версии.

Ранее были и менее мощные. Но их сейчас нет ни на сайте, ни в магазине на Aliexpress. У них была более привлекательная цена, однако в случае неидеальных погодных условий они окажутся абсолютно бесполезными, в то время как 24-ваттная панель таки даст минимальный результат.

В чем фишка

Если сравнивать с условными конкурентами на Ali, то тут обещают самый высокий суммарный ток для двух портов – до 4 А. Это значит, что в теории от него можно одновременно заряжать два мощных пауэрбанка или телефона с функцией быстрой зарядки. Вдобавок тут наименьший вес за счет использования компактных и высокоэффективных панелей. В остальном все на уровне: влагозащита, карман для заряжаемых устройств, замки на липучках, ушки для карабинов, плюс сами карабины в комплекте. С ними зарядку можно легко закрепить на рюкзаке, палатке или других местах.

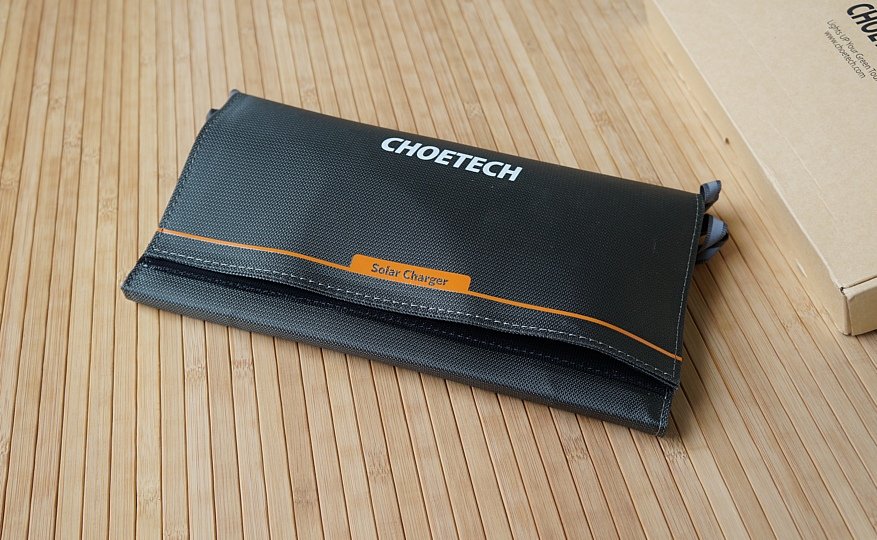

Описание и характеристики

Четыре солнечные панели зашиты в водонепроницаемую ткань.

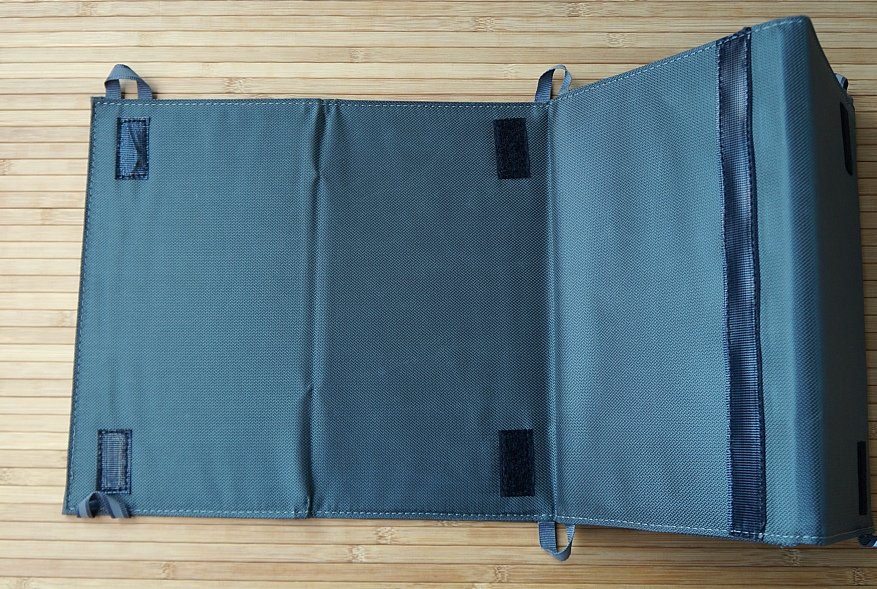

Каждый из получившихся сегментов имеет замки на липучках с обратной стороны, чтобы в сложенном виде ничего не болталось и не затирало покрытие панелей.

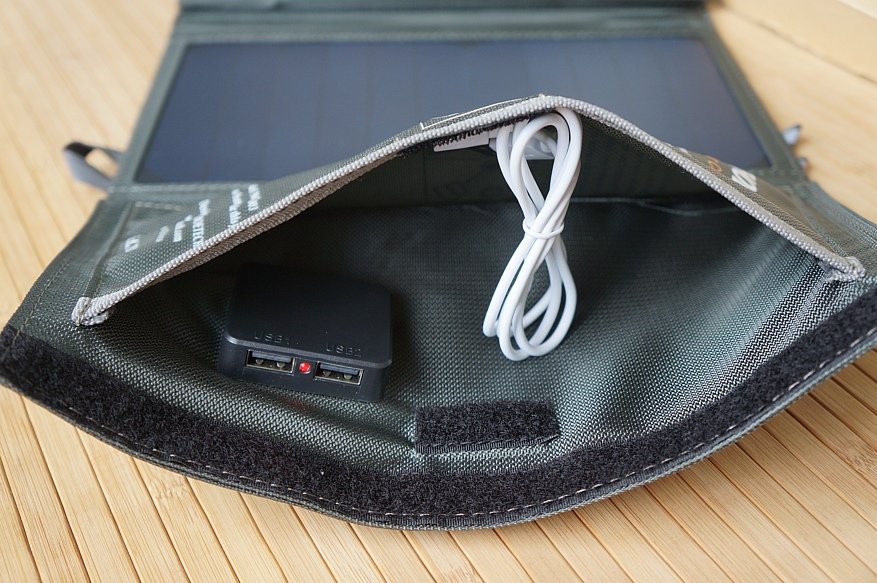

В крайнем из раскладных сегментов есть карман на липучке, где спрятан контроллер напряжения с двумя портами USB.

В кармане удобно размещать заряжаемые устройства, оберегая их не только от падения, но и от солнца. Ведь Li-ion аккумуляторы не рекомендуется нагревать выше 45 градусов. Это чревато не только их быстрой деградацией, но и опасностью возгорания. Поэтому любой полноценный контроллер зарядки в гаджетах, обладающий мониторингом температуры самих элементов, при достижении ими 45-градусного барьера зарядку мгновенно прекращает.

По этой же причине нельзя оставлять смартфоны на солнце. Карман частично решает эту проблему, но лучше, все же, класть заряжаемое устройство под саму панель. Там немного прохладнее, чем в кармане, или загибать карман с девайсами под солнечные элементы.

Характеристики солнечной зарядки удобнее всего показать в виде таблички:

Модель

Choetech SC 003 (24 W)

Разъемы

Напряжение

Максимальный ток

до 2,4 А на каждый из портов в отдельности, но в сумме не более 4 А

Эффективность панелей

Размеры

790 мм * 260 мм * 20 мм (в сложенном состоянии 260 мм * 160 мм * 40 мм)

Вес

Исходя из заявленных характеристик видно, что показатель в 24 Вт не достижим. И максимум, что можно получить – это 20 Вт. Но, опять же, это все в теории, т.е. когда вы находитесь на экваторе, на небе ни облачка, а солнце в зените. Исходя из этого, очень интересно посмотреть, сколько панель будет выдавать на широте Москвы, а также в вечернее время и пасмурную погоду.

Сколько выдает

Кроме замеров на широте Москвы удалось получить несколько цифр с широты Полярного круга, поскольку панель была со мной в недельной поездке по северной Карелии.

Тесты проводились с помощью двух USB-тестеров, токовой нагрузки в 2 ампера, а также всевозможных смартфонов и паурбанков.

Все они подключались в разных комбинациях с целью определить, сколько в итоге можно получить от солнечной зарядки. Единственное, полноценная нагрузка в 2 А в виде USB-модуля в моем распоряжении была только одна. Соответственно, дать гарантированную высокую нагрузку я мог только на один порт. При этом смартфоны и пауэрбанки, которые на практике могут брать ток до 2 А от родных зарядок, на роль полноценной нагрузки для второго порта не годились, поскольку ни разу не включали режим отбора тока более 1,5 А даже будучи единственным подключенным к зарядке гаджетом. И чаще всего использовали базовый одноамперный режим.

Для понимания ситуации стоит сказать, что все смарфоны, а также большинство других гаджетов и паурбанков, обладают интеллектуальной системой, которая обязательно проверяет любое ЗУ, к которому подключается. По результатам проверки определяет, какой ток будет брать, чтобы не перегрузить его. В типичных смартфонах с максимальным током зарядки в 1 А режимов по току обычно четыре (0,4, 0,5, 0,7 и 1 А). В моделях с функциями быстрой зарядки их больше. Соответственно, если смартфону что-то не нравится, например слишком большая просадка напряжения на источнике при нагрузке, он снижает свой аппетит.

Прежде чем перейти к цифрам, несколько слов о начальных установках. Все тесты проводились в первых числах августа. Панель всегда разворачивалась перпендикулярно к солнцу. Если в тесте использовались смартфоны или гаджеты, то они отключались и подключались по нескольку раз, чтобы убедиться, что выбранный ими режим отбора тока не случаен. В момент измерений тестеры подключались к разъемам зарядки напрямую без кабелей, чтобы исключить их влияние на результат.

Солнечный полдень на широте Москвы

В солнечный день без нагрузки на обоих портах тестеры регистрируют напряжение 5,25 В. Подключенная двухамперная нагрузка потребляет в диапазоне 1,68-1,82 А при напряжениях от 4,7 до 4,95 В. Конечные цифры зависят от того, насколько точно батарея повернута в сторону солнца и от состояния атмосферы. В разные дни и в разное время показатели немного гуляли.

Если ко второму гнезду одновременно подключить нагрузку в 1,3 А, то формула отдачи с двух разъемов будет примерно вот такой: 1,75 А * 4,85 В + 1,1 А * 4,9 В. Увы, как упоминал ранее, второго двухамперного нагрузочного модуля у меня не было, но я уже заказал вариативную нагрузку и попозже добавлю полноценные результаты.

Почему мы не видим обещанного тока в 2,4 А? Во-первых, в моем активе была только двухамперная нагрузка, которая будучи подключенной к мощному блоку питания от Samsung Galaxy S8+ демонстрирует ток в 1,86 А при напряжении 5,05. Во-вторых, Москва находится не на экваторе, где мощность солнечного излучения выше примерно на треть. Хотя этот фактор мне кажется второстепенным.

9 утра на широте Москвы, солнце

Двухамперная нагрузка на одном из портов берет ток 1,82 А при 4,98 В, что ничуть не хуже, чем в полдень! Если на второй порт подключить потребитель 1,3 А, то общая картина будет таковой: 1,76 А * 4,80 В + 1,07 А * 4,72 В.

Солнечный полдень на широте Полярного круга

Тут картина тоже весьма радужная. На слоту с двухамперной нагрузкой напряжение составляло 4,75 В при токе 1,8 А. Плюс на подключенном на втором слоту одноамперном гаджете фиксировались показатели в 4,8 В и 0,9 А. По сути, никакой разницы с полднем и ранним утром на широте Москвы.

Легкая облачность, утро, Москва

При легкой облачности, как на фото ниже, на двух портах удавалось получить в сумме не более 1,5 А, а в отдельные моменты не более 0,6 А лишь на одном (второй при этом отключался).

Серая мгла в полдень на Широте Полярного круга (небо глухо затянуто тучами)

Это самый интересный тест, который показывает, что же будет в отсутствии солнца. С подключенной одноамперной нагрузкой в виде пауэрбанка напряжение проседало до 4,75 В, а ток колебался в пределах от 0,35 до 0,6 ампер в зависимости от черноты неба в конкретную минуту.

И это тоже хорошая новость, которая говорит о том, что подзарядить гаджет даже в таких условиях все же можно! Но если подвернуть один из четырех сегментов, имитируя трехсегментную модель, то токи ожидаемо падали примерно на четверть, и заряжаться в таких условиях могли только дешевые паурбанки, которые особо не контролируют источник и которых не волнует чрезмерная просадка тока и напряжения.

А что смартфоны

Как я уже писал выше, смартфоны снабжаются продвинутыми контроллерами зарядки, которые проверяют источник питания перед тем, как начать заряжать свою батарею. Если им что-то не нравится, например заметное падение напряжения при нагрузке, они будут брать меньше тока, чтобы не спалить зарядку.

На практике у Samsung Galaxy S8+ лишь в солнечный полдень удалось зафиксировать ток в 1,25 А при напряжении в 4,98 В. В остальном смартфоны осторожничали и далеко не всегда пытались отбирать ток даже в 1А. А если солнечные условия оказывались не идеальными, например раннее утро или вечер, легкие облака, дымка, то смартфоны предпочитали брать лишь 0,5 А, хотя тестовый модуль с токовой нагрузкой в 1 А мог потреблять по факту 0,9 А при напряжении выше 4,8. Т.е. свидетельствовать о вполне достаточной мощности на разъеме солнечной зарядки.

Выходом из данной ситуации являлись пауэрбанки с простыми дешевыми контроллерами, которые берут все что дают. С ними, кстати, удобно собирать энергию, когда солнечная зарядка выдает минимум, при котором смартфоны вовсе отказываются заряжаться, считая источник аварийным.

Есть еще один аспект работы со смартфонами. Поскольку зарядка размещается под прямыми солнечными лучами, так или иначе она сильно нагревается. Нагревается и карман для гаджетов, хотя и в меньшей степени. Подвергать смартфоны перегреву совсем не хочется, поэтому, опять же, тут лучше использовать пауэрбанки.

Комплект поставки

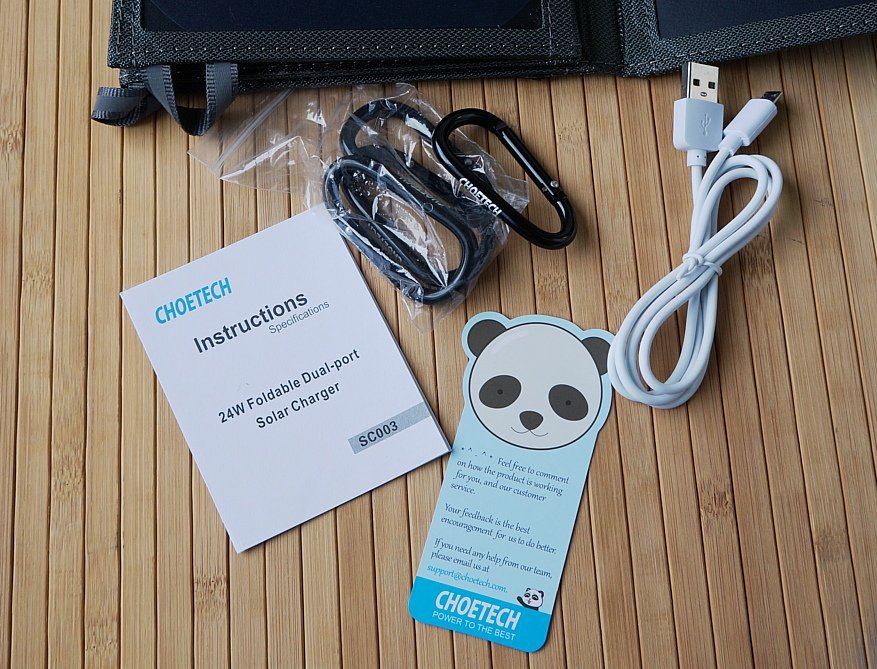

Кроме самой солнечной зарядки в комплекте с Choetech SC 003 идет краткая инструкция, четыре карабина и кабель microUSB. Плюс закладка для книг как маленький сувенир.

Карабины предназначены для крепления солнечной зарядки на рюкзаке в походе или других предметах.

Тест кабеля

Попутно решил проверить качество прилагающегося USB-кабеля длинной 0,8 метра. Он оказался ужасен. При токовой нагрузке в 1 А напряжение на нем падало с 5,06 В на входе до 4,29 В, а ток на выходе составил 0,78 А. Т.е. в кабеле при этих совершенно типичных условиях терялась ровно треть передаваемой энергии. Это худший результат на моей памяти из всех проведенных мною тестов. Поэтому будущим владельцам лучше сразу запастись хорошим шнурком.

Заключение и пара советов

В Choetech SC 003 многое продумано до мелочей: на всех сегментах есть липучки, чтобы в сложенном виде панели не тряслись и не терлись друг об друга, есть петли и карабины в комплекте, есть карман для заряжаемых гаджетов, и все это во влагозащищенной оболочке. В общем, пользоваться удобно и приятно. Хотя, можно было бы снабдить панели парой пластиковых подпорок, чтобы ее было удобнее ориентировать на солнце по вертикальной оси.

По части отдачи, с учетом не идеального инструментария под руками, можно сказать, что на солнце зарядка вполне способна выдать по 2 А на каждом из портов при напряжении на уровне 4,8 В. Этого будет вполне достаточно для относительно быстрой зарядки двух емких пауэрбанков. Однако смартфоны с функциями быстрой зарядки более 1,25 А не брали. Обычные смартфоны также не всегда были готовы отбирать свой максимум в 1 А, частенько снижаясь до 0,5 А при не особо благоприятных солнечных условиях.

Что касается практической и экономической стороны, то я бы рекомендовал зарядки, где четыре солнечные панели, а не три или две. С четырехсегментными вы сможете спокойно подзарядить гаджеты даже в пасмурную погоду. А вот трехсегментная уже не сможет выдать достаточный ток и напряжение, чтобы телефоны инициировали зарядку. Впрочем, в этом случае можно прибегнуть к дешевым пауэрбанкам, которые берут все что дают и не придираются. Но такие надо поискать.

UPD.: Наконец-то дошла до меня посылка с новым модулем с регулируемой нагрузкой. Будучи подключенной к одному из портов (второй был свободен) на утреннем московском солнце (в 9:00) тестер регистрирует 4,97 В при токе 2,39 А. Если ток продолжать повышать, на солнечной зарядке срабатывает защита, которая отключает порт. Так что свои заявленные 2,4 А она выдает! Чуть попозже добавлю результаты в режиме 2 А + 2 А.
