Ассортимент продукции компании EKF, включает в себя широкий спектр устройств, использующихся для управления различным электрооборудованием и сигнализации состояния электрических цепей. В нее входят различные коммутационные устройства, кнопки управления, светосигнальная арматура, кулачковые переключатели, кнопочные посты и пульты, а также кнопочные, пакетные, концевые и путевые выключатели. Кнопки, светосигнальные устройства и переключатели, с помощью которых осуществляется ручное включение и выключение электрооборудования, а также световая и звуковая индикация изменения состояния электроцепей, используется в кнопочных постах и пультах, электрических щитах и вводно-распределительных шкафах. Кулачковый переключатель ПК EKF PROxima используется в электрических цепях напряжением до 400 В для их коммутации. Пост кнопочный EKF PROxima – корпус из негорючего пластика, предназначенный для создания пультов управления. Пульт кнопочный ПКТ IP54 EKF PROxima в корпусе из термостойкого пластика (ABS) – переносное устройство управления приводами и подъемными механизмами. Кнопочный выключатель с блокировкой в металлическом корпусе ВКИ IP40 EKF PROxima предназначен для коммутаций электродвигателей и другого оборудования. Пакетные выключатели и переключатели EKF PROxima предназначены для коммутации цепей до 400 В (переменного тока) и до 220 В (постоянного тока), а также для переключения между цепями. Назначение концевых и путевых выключателей EKF PROxima – коммутация цепей переменного тока напряжением до 660 В.

Светосигнальная арматура

Кнопки

Кнопки Грибок

Переключатели

Сборная серия XB4

Дополнительные устройства для кнопок и переключателей

Кнопочные посты

Пульты

Выключатели кнопочные с блокировкой

Кулачковые переключатели

Концевые и путевые выключатели

Пакетные выключатели и переключатели

Потенциометры

Светосигнальная арматура s-pro67 EKF

Управление электрооборудованием: эффективные решения от EKF

Существует множество устройств, с помощью которых осуществляется контроль состояния электроцепей и управление различным электрооборудованием. Компания EKF предлагает широкий ряд контролирующих и управляющих приборов, из которого можно выбрать подходящее устройство для конкретной задачи вне зависимости от уровня ее сложности.

Светосигнальная арматура

Светосигнальная арматура это устройства, которые применяются для того, чтобы знать, в каком состоянии находятся электрические цепи, и контролировать работу электрооборудования. Например, они показывают, включена цепь или нет, есть в ней напряжение или отсутствует.

Светосигнальный прибор представляет собой лампочку в пластиковом или металлическом корпусе с прозрачным цветным колпачком или крышкой, имеющей плоскую цветную вставку светофильтр.

Компания EKF выпускает большое количество моделей светосигнальных индикаторов различных цветов (красный, зеленый, желтый, синий, белый), форм и исполнений. Есть устройства с пластиковым и металлическим корпусом, монолитные и разборные, со светодиодным и неоновым источником света, с установочными диаметрами 22 и 16 мм.

В линейку светосигнальной арматуры EKF входят также индикатор, отображающий значение напряжения, и оповещатель, подающий не световой, а звуковой сигнал.

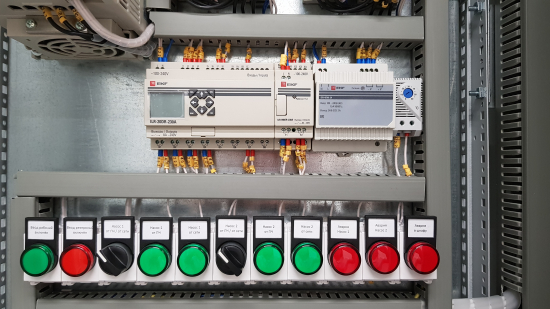

Светосигнальная арматура может устанавливаться, например, в устройствах автоматического включения резервного питания, вводно-распределительных шкафах и электрощитах.

Кнопки управления

тех случаях, когда необходимо обеспечить возможность дистанционного и оперативного включения или выключения электротехники, используются кнопки управления.

С их помощью, замыкая или размыкая цепь, можно включить или выключить осветительную установку, запустить в работу или обесточить электрооборудование, дать старт технологическому процессу или остановить его.

По типу контактов кнопки управления делятся на замыкающие, размыкающие и комбинированные. Последние имеют контакты двух типов и могут как размыкать, так и замыкать управляемую цепь.

В зависимости от способа управления кнопки можно разделить на нажимные и поворотные. В группу устройств нажимного типа входят кнопки возвратные и с фиксацией. Первые, после снятия усилия, принимают первоначальное положение, вторые возвращаются в исходное положение только при повторном нажатии.

Поворотные кнопки, по сути дела, тоже являются нажимными, поскольку в рабочее положение они переводятся нажатием поворачивать их нужно лишь для того, чтобы вернуть в исходную позицию.

В ассортимент продукции компании EKF входят кнопки различных видов: нажимные и поворотные, возвратные и с фиксацией, одинарные и двойные, с подсветкой и без.

Местом установки кнопок управления может быть, например, кнопочный пульт, щит распределительный электрический, испытательный стенд.

Переключатели

Для управления различными устройствами, например, контакторами, контроллерами и регуляторами, используются двух- и трехпозиционные переключатели.

С их помощью можно включать и выключать электротехнические устройства, осуществлять переключение рабочих режимов электрооборудования, запускать и останавливать различные технологические процессы.

Существуют модели переключателей с ручкой и ключом. Вторые позволяют ограничить доступ к управлению цепями. Кроме того, за счет отсутствия ручки, они идеально подходят для установки в местах, где мало свободного пространства.

Переключатели выпускаются в исполнениях с самовозвратом и без самовозврата. Поворотная часть первых автоматически возвращается в исходное положение после срабатывания переключателя. Возврат вторых осуществляется вручную.

В линейку переключателей EKF входят модели с ручкой и ключом, возвратные и невозвратные, разборные и монолитные, с подсветкой и без.

Кулачковые переключатели

Довольно часто в электрощитовом оборудовании, испытательных станциях и пультах управления используются кулачковые переключатели. Название этих коммутационных аппаратов связано с тем, что частью их конструкции являются кулачковые элементы, которые замыкают контакты.

Эти переключатели применяются для коммутации силовых цепей, а также цепей управления. С их помощью можно, например, управлять работой оборудования, оснащенного одно- или трехфазным электродвигателем, электронагревательной техники и электросварочных аппаратов.

Кроме того, кулачковые переключатели нередко используются для организации байпасных линий. С их помощью можно на время вывести из работы какие-то устройства или участки цепи для их профилактики или ремонта, организовав обводную ветку.

EKF предлагает стандартные и трехфазные кулачковые переключатели, предназначенные для установки на лицевую панель щитового оборудования, а также 3-фазные кулачковые переключатели в защитном боксе со степенью защиты IP54, которые устанавливаются на монтажную плату.

В линейку выключателей кулачкового типа от EKF входит также модель для вольтметра, с помощью которой можно измерять 6 видов напряжения 3 фазных и 3 линейных.

Кнопочные посты

Одним из способов организации дистанционной коммутации цепей является использование кнопочных постов. Пост управления кнопочный представляет собой пластиковый или металлический короб с установленными в нем кнопками. Обычно он применяется для управления оборудованием, оснащенным электродвигателями.

Компания EKF предлагает пластиковые кнопочные посты для стационарной установки и переносные кнопочные пульты ПКТ. С помощью кнопочного поста можно, например, создать пульт управления станком, краном или лебедочным механизмом. Ассортимент EKF включает в себя однокнопочный пост, кнопочный пост на 2 кнопки, а также посты на 3, 4, 5 и 6 кнопок.

Пульты серии ПКТ предназначены для управления различными механизмами, с помощью которых осуществляется подъем грузов, например, кранами и тельферами. Выпускаются на 2, 4 и 6 кнопок.

Кнопочные выключатели с блокировкой

Выключатели с блокировкой это коммутационные устройства с двумя фиксирующимися кнопками Пуск и Стоп. Довольно часто они используются на стройплощадках для управления системой временного освещения, электроинструментами, компрессорами, бетономешалками, отопительным оборудованием и другой электротехникой.

EKF предлагает три модели кнопочных выключателей с блокировкой на 6, 10 и 16 А. Выключатели имеют металлический корпус со степенью защиты IP40, герметизирующий сальник на вводе кабеля и контакт для организации видимого контура заземления.

Пакетные выключатели и переключатели

Пакетные выключатели и переключатели это приборы, которые состоят из нескольких контактных секций (пакетов), находящихся на одной оси. Еще не так давно они широко использовались в электрощитовом оборудовании для коммутации цепей. Но с появлением на рынке автоматических выключателей их стали применять гораздо реже.

Тем не менее пакетники в силу невысокой стоимости, компактности и большого коммутационного ресурса все еще находят свое применение, используясь для ручного управления работой различных систем, машин и механизмов (конвейеров, станков, подъемной техники, осветительных приборов и т. д.)

Компания EKF предлагает широкий спектр пакетных выключателей и переключателей в различных исполнениях: с корпусом из силумина (IP56), с корпусом из не поддерживающего горения ударопрочного пластика (IP56), с корпусом из карболита (IP30), без корпуса (с креплением передней или задней скобой).

Отметим, что пакетники от компании EKF рассчитаны на токи до 100 А. Если же требуется осуществлять переключение нагрузки в более мощных цепях, вместо пакетного переключателя можно использовать реверсивный рубильник производства EKF.

Концевые и путевые выключатели

С целью контроля движения того или иного механизма используются концевые (путевые) выключатели. Они замыкают или переключают цепь, когда подвижная часть механизма или машины доходит до определенной точки на своем пути (путевые) или достигает зоны, в которой ее дальнейшее движение должно быть прекращено (концевые).

В зависимости от типа приводного устройства выключатели делятся на рычажные, роликовые и кнопочные. Модели с кнопкой устанавливаются в местах, где механизм должен начать или закончить свое движение, а устройства с роликом или рычагом в промежуточных точках на пути перемещения механизма.

Концевые и путевые выключатели применяются, например, для управления работой крановой техники, конвейеров, станков, лифтов, эскалаторов, автоматических ворот.

Ассортимент концевых (путевых) выключателей EKF включает в себя устройства серий ВК, КУ-7, ВП-15Ки ВПК, конструкции которых были разработаны еще в советское время, а также современные модели серии TZ-8.

В линейку TZ-8 входят компактные выключатели рычажного, роликового и кнопочного типов с основанием из алюминиевого сплава. К их достоинствам можно отнести наличие механизма мгновенной коммутации, высокую степень пыле- и влагозащиты (IP65), возможность поворота рычага на 90, 180 и 270 гр.
