Ремонт тостеров

Электрический тостер служит нам уже давно, однако, как бы ни были сложны современные модели, принципы работы остаются одними и теми же. При всех дополнительных «услугах» нам нужен прибор, который даст нам ровно поджаренный ломтик хлеба.

Устройство тостера

Рис. 1 Устройство тостера (нагревательные элементы и решетки гнезд не показаны)

1. Ручка ползунка 2. Держатель тостов
3. Возвратная пружина держателей 4. Направляющая держателей
5. Электромагнитная защелка 6. Ручка управления обжариванием
7. Модуль управления 8. Выключатель режима разморозки
9. Кнопка освобождения защелки 10. Выключатель
11. Поддон для крошек 12. Шнур
13. Прижимная планка шнура

Устройство тостера

Рис. 2 Устройство тостера (только нагревательные элементы и решетки гнезд для тостов)

1. Нагревательный элемент с открытой спиралью 4. Решетки гнезда для тоста (подвижные)
2. Контакты нагревательного элемента 5. Пружина
3. Контактный наконечник провода

КАК РАБОТАЕТ

Нажатие на ручку ползунка опускает держатели тостов, при этом срабатывает защелка, которая удерживает держатели в нижнем положении. То же действие одновременно включает нагревательные элементы, которые зажаривают хлеб. У некоторых тостеров поворот или передвижение ручки управления интенсивностью обжаривания включает термовыключатель или термореле, которое автоматически освобождает защелку, и подпружиненные держатели тостов скачком перемещаются вверх.

В полностью электронных моделях этот процесс управляется электрической схемой, собранной на отдельной монтажной плате (см. слева) — этот модуль и управляет электромагнитной защелкой.

Изменение ширины гнезда

Решетки, ограждающие края гнезда для тоста, при опускании держателя тоста немного сходятся внутрь с помощью пружин. Это создает слабое давление на ломтик, не позволяя ему деформироваться при обжаривании, и обеспечивает равномерное обжаривание с обеих сторон.

Выдвижение тостов

Подъем рычага управления держателями выдвигает их достаточно высоко над верхом тостера, чтобы было легко брать готовые тосты.

Выдвижение тостов

Рис. 3 Выдвижение тостов

Управление степенью обжаривания

Обычные термовыключатели сделаны с использованием биметаллической пластины, которая при нагревании изгибается и механически освобождает защелку.

3

Рис. 4 Органы управления тостером

Регулировка степени обжаривания определяет, насколько далеко должна изогнуться биметаллическая пластина, чтобы освободить защелку — чем дальше, тем дольше будет жариться хлеб. Электронные схемы управления, часто используемые в современных моделях, работают более точно. После установленного периода времени отпускающая катушка, которой управляет электронная схема, либо отпускает механическую защелку, либо обрывает подачу питания на электромагнитную защелку. Электромагнитная защелка срабатывает только при включенном тостере.

Режим подогрева

Позволяет разогреть остывший тост. Нажатие кнопки включения этого режима автоматически уменьшает время работы прибора и предотвращает подгорание тоста.

Режим разморозки

Фактически это режим, обратный режиму подогрева. В данном случае прибор добавляет время, для того чтобы замороженный хлеб растаял.

Ненагревающийся тостер

Внутренняя теплоизоляция не позволяет нагреваться наружным стенкам прибора, что делает его очень удобным в тех семьях, где любят ставить тостер во время завтрака на стол. Однако верхняя поверхность остается горячей — будьте осторожны, вынимая тосты.

Чистка тостера

Для чистки тостера от пятен от пальцев и т. п. выньте вилку из розетки и протрите наружную поверхность прибора влажной тканью — но не позволяйте воде попасть внутрь. Нельзя мыть тостер и погружать его в воду.

УДАЛЕНИЕ КРОШЕК

Большинство хозяек «забывает» достаточно часто чистить свой тостер. Накопление крошек внутри тостера, возможно, и кажется безобидным, но это может мешать подвижным деталям, а кроме того, негигиенично и представляет опасность возгорания. Перед очисткой тостера выньте его вилку из розетки.

У всех тостеров есть в основании прибора тот или иной вид поддона, в котором собирается основная масса крошек. При этом откидывающиеся вниз поддоны крепятся винтами, для отвертывания которых иногда требуется специальная отвертка. Лучше всего выдвижной поддон, который перекрывает почти всю площадь в нижней части прибора. Раз в неделю очищайте поддон от крошек сухой кулинарной кистью.

Отверните винт крепления откидного поддона

Рис. 5 Отверните винт крепления откидного поддона

Кистью удалите крошки

Рис. 6 Кистью удалите крошки

Рис. 7 Выдвижной поддон чистить легче

Рис. 8 Кистью удалите крошки из внутреннего пространства тостера

Время от времени стоит снимать нижнюю крышку основания прибора и удалять собравшиеся внутри крошки. Положите тостер на бок и аккуратно обметите его кистью. Не надо трясти прибор или стучать им по столу, чтобы вытряхнуть крошки. Некоторые нагревательные элементы достаточно нежные и могут сломаться при резких толчках.

Вернув крышку и поддон на место, включите вилку в розетку, защищенную УЗО, прежде чем возобновлять эксплуатацию. Если УЗО сработало, проверьте тостер у специалиста.

КАК БЕЗОПАСНО БРАТЬ ТОСТ

Даже при выскакивающих тостах и подвижных решетках их гнезд тост может сломаться, когда его вынимаешь из прибора, оставив кусок внутри. Если вы попробуете вынуть кусок, перевернув тостер вверх ногами, то крошки рассыплются по всем деталям и могут стать помехой для подвижных частей.

Ни в коем случае не вставляйте в гнездо нож или другой металлический предмет, даже если прибор выключен из розетки. Это плохая практика, которая может повредить нагревательные элементы. Вместо этого, вынув вилку из розетки, воспользуйтесь деревянной ложкой, китайской палочкой для еды, или деревянной лопаткой, или щипцами, чтобы аккуратно вынуть оставшийся в гнезде кусок.

Вынимание застрявшего тоста

Рис. 9 Вынимание застрявшего тоста

Эти деревянные предметы обязательно должны быть сухими. Действуйте осторожно, не нажимайте на нагревательные элементы — особенно инфракрасные стеклянные элементы, которые могут быть особенно чувствительны к боковому давлению.

Первым делом

Перед тем как начинать поиск неисправности в тостере, проверьте самое очевидное.

Подгоревший тост

  • Если тост подгорел, возможно, надо просто сменить режим обжаривания.
  • Если есть запах горелого даже при идеальном обжаривании, возможно, пришло время очистить внутреннее пространство прибора от крошек.
  • Если подъемный механизм не фиксируется внизу, проверьте, включен ли тостер.
Помехи в подъемном механизме

Сначала проверьте, не пытаетесь ли вы жарить слишком толстые ломтики хлеба. Слишком тонкий хлеб тоже может застопорить этот механизм, если ломтик деформируется в процессе обжаривания. Для устранения таких проблем делаются гнезда с меняющейся шириной.

Наиболее частыми причинами бывают либо крошки, прилипшие к направляющим держателей тостов, либо крупные крошки, попавшие в сам подъемный механизм.

Для того чтобы получить доступ к подъемному механизму, придется разобрать хотя бы часть корпуса. Осмотрите видимый крепеж, чтобы определить, придется ли снимать боковую наружную панель, заднюю или обе панели. Моноблочный кожух просто поднимается вверх при отсоединенном основании, а также ручке рычага ползунка и, возможно, кнопки режима обжаривания.

Ручка рычага ползунка обычно просто стягивается с рычага, возможно, для этого потребуется мощная отвертка. Действуйте очень осторожно, чтобы не сломать пластмассовую ручку, и при необходимости защитите корпус тампоном из сложенных бумажных полотенец. Некоторые ручки могут иметь зацепление за прорезь в корпусе — попробуйте расширить прорезь пальцами.

Ручка режима обжаривания, возможно, снимется вместе с кожухом или панелью. У многих моделей они фиксируются пластиковыми пружинами, которые можно отсоединить изнутри, когда снят кожух или панель. Если нет, возможно, ручка фиксируется плотной посадкой на D -образной фаске оси.

Кистью осторожно сметите крупные крошки с направляющих для держателей тостов и других частей прибора. Протрите направляющие либо ватным тампоном, либо бумажным полотенцем, намотанным на палец. Не обрабатывайте направляющие аэрозольной смазкой.

Снимите ручку с рычага

Рис. 11 Снимите ручку с рычага

Расширьте прорезь, чтобы освободить ручку с зацеплением

Рис. 12 Расширьте прорезь, чтобы освободить ручку с зацеплением

Фиксаторы на самой ручке

Рис. 13 Фиксаторы на самой ручке

Отверните винты крепления панелей

Рис. 14 Отверните винты крепления панелей

Снимите боковую и заднюю панели

Рис. 15 Снимите боковую и заднюю панели

Сметите крошки с направляющих

Рис. 16 Сметите крошки с направляющих

Очистите подъемный механизм

Рис. 17 Очистите подъемный механизм

Проверьте плавность работы механизма, затем соберите тостер, располагая все детали и провода в первоначальном порядке. Перед возвратом ручки режима обжаривания на ее ось выверните ее на ноль, чтобы правильно поставить ручку. Перед возобновлением эксплуатации прибора проверьте его.

Тосты зажариваются с одной стороны

Если хлеб зажаривается только с одной стороны, проверьте пружины, которые смещают опорные решетки гнезда. Эти пружины могут быть сдвинуты или сломаны.

Снимите кожух или торцевые панели корпуса, чтобы открыть доступ к пружинам, расположенным между зацепами внутреннего металлического остова. Поищите сломанные или вышедшие из зацепления пружины.

Поищите сломанную или смещенную пружину

Рис. 18 Поищите сломанную или смещенную пружину

Неисправная отпускающая катушка

Катушка индуктивности, которая отпускает электромагнитную защелку, действует как магнит. У некоторых моделей замена катушки происходит вместе с электрической платой. Это будет, конечно, дорого, и, наверное, лучше приобрести новый тостер.

Неисправный термовыключатель

Если биметаллический термовыключатель неправильно реагирует на температуру, он может задерживать отпускание защелки. Такой тип выключателя могут наладить в мастерской.

ТОСТЫ НЕ ДОЖАРИВАЮТСЯ

Неверный режим

Наиболее распространенная причина — неправильная установка режима обжаривания.

проверьте выставленные параметры работы прибора

Рис. 19 Прежде чем искать серьезные неисправности, проверьте выставленные параметры работы прибора.

Инерционность термовыключателя

Обычный биметаллический термовыключатель может срабатывать через разные промежутки времени — в зависимости от того, насколько он остыл после предыдущей загрузки тостера. Попробуйте для второй порции тостов повернуть ручку регулировки обжаривания в сторону увеличения времени готовки.

Неверный выбор гнезда

У некоторых моделей при жарке единственного ломтика хлеба надо пользоваться определенным гнездом. Если использовать другое, то защелка может срабатывать раньше времени. Сверьтесь с инструкцией по эксплуатации.

Механическая защелка срабатывает слишком рано

Поищите на механической защелке следы износа. Сильно изношенная деталь может срабатывать слишком рано, и ее надо менять, но, возможно, это слишком дорого, чтобы заниматься этим.

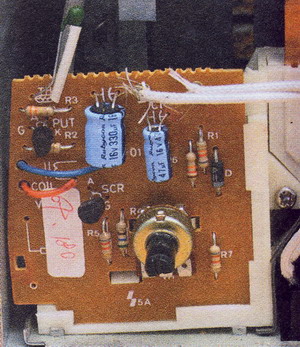

Неисправная электрическая плата

Если снять кожух или торцевые платы корпуса, то можно увидеть поврежденные или сгоревшие детали, смонтированные на плате, — но проверка схемы является задачей для специалиста. Отнесите прибор в сервисный центр или купите новый тостер.

неисправный модуль управления

Рис. 20 Менять неисправный модуль управления обычно невыгодно

P.S. Не совсем согласен с автором. На показанной плате только два транзистора, один диод и два электролита. Все это можно просто поменять не глядя. Обойдется рублей в 30 максимум. Примечание elremont.

Тостер не включен

Если это электронный тостер, то защелка может не работать, пока вилка не включена в розетку с напряжением.

Неисправная механическая защелка

ТОСТЕР НЕ ВКЛЮЧАЕТСЯ

Неисправная вилка или предохранитель

Проверьте правильность подсоединения вилки и смените при необходимости перегоревший предохранитель.

Нет электропитания

Если другие приборы в этой же цепи прекратили работать, проверьте щиток: нет ли перегоревшего предохранителя или сработавшего автомата либо УЗО.

Обрыв в шнуре

Проверьте шнур на обрыв. Неисправный шнур можно заменить, если он подсоединен в приборе к винтовым клеммам .

Плохой контакт

Сняв кожух или панели корпуса, поищите явно ослабленные контакты. Ремонт паяных соединений лучше предоставить специалисту.

Неисправный выключатель

Проверьте металлические пластинчатые контакты выключателя: нет ли трещин или следов ожога. Возможно, удастся зачистить контакты и улучшить их работу.

Металлические пластинчатые контакты выключателя должны быть чистыми

Рис. 21 Металлические пластинчатые контакты выключателя должны быть чистыми

При включенных защелках контакты выключателя должны касаться друг друга

Рис. 22 При включенных защелках контакты выключателя должны касаться друг друга.

Эти же самые контакты должны быть замкнуты при включенных защелках. Однако не пытайтесь согнуть контактные пластины, чтобы улучшить контакт, — это может привести к перегреву тостера, так как выключатель не сможет отключиться. Замена неисправного или сломанного выключателя может оказаться невыгодной — но стоит поинтересоваться в мастерской, прежде чем выбрасывать прибор.

Неисправный модуль управления
Неисправный нагревательный элемент

Только специалист может проверить стеклянные инфракрасные нагревательные элементы, менять которые может быть слишком дорого.

Инфракрасные нагреватели может проверить только специалист

Рис. 23 Инфракрасные нагреватели может проверить только специалист

Но есть вероятность увидеть неисправность нагревательного элемента с открытой спиралью. Этот тип нагревателя представляет собой проволочную спираль, намотанную на пластины из жаростойкого материала. Иногда можно увидеть обрыв или другой дефект непосредственно в прорези гнезд для тостов — но сначала убедитесь, что прибор выключен. Другой вариант — проверить на обрыв этот тип нагревателя с помощью тестера.

Обнаружить обрыв открытой спирали может оказаться нетрудно

Рис. 24 Обнаружить обрыв открытой спирали может оказаться нетрудно

Вынув вилку из розетки, снимите основание для доступа к контактам нагревательного элемента, выступающим из внутреннего остова прибора.

Кончиком отвертки снимите наконечники проводов с обоих контактов. Не действуйте слишком энергично, так как нагревательные элементы в этих местах особенно уязвимы.

Снимите наконечники с контактов

Рис. 25 Снимите наконечники с контактов

Коснитесь щупами тестера обоих контактов. Если тестер не покажет обрыва у каждого из нагревателей, то они в рабочем состоянии. Дефектный нагревательный элемент можно заменить за умеренную плату в сервисном центре.
